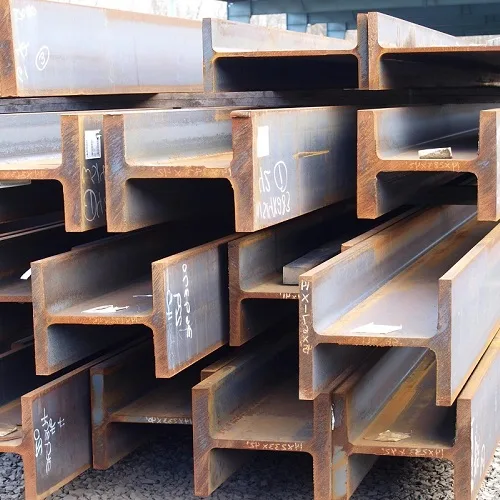

تیرآهن هاش چیست و چه تفاوتی با تیرآهن IPE دارد؟
تیرآهن هاش (H-Beam) نوعی پروفیل فولادی است که به دلیل شکل H مانندش به راحتی قابل تشخیص است. برخلاف تیرآهن IPE که بالهای نازک و جان باریک دارد، تیرآهن هاش بال های پهن و ضخیم دارد که آن را برای تحمل بارهای سنگین و پروژههای صنعتی و ساختمانی بزرگ مناسب میکند. این ویژگی باعث میشود توزیع بار در سقفها، ستونها و پلها بهتر انجام شود و مقاومت خمشی بالایی ایجاد گردد.
مزیت اصلی تیرآهن هاش نسبت به تیرآهن IPE، توانایی تحمل بارهای فشاری و خمشی بیشتر است، به ویژه در پروژههای بلند مرتبه یا صنعتی که فشار روی ستونها و تیرها زیاد است. همچنین ضخامت بال های تیرآهن هاش باعث می شود در برابر پیچش و برش مقاومت بالاتری داشته باشد و در زمان اجرای سازه نیاز به جوشکاری و تقویت اضافی کاهش یابد.
در کل تیرآهن هاش به دلیل طراحی سازه ای خاص خود، برای کاربردهای سنگین و پروژه هایی که نیاز به استحکام بالا دارند، انتخاب بهتری است. با این حال هزینه بالاتر نسبت به تیرآهن IPE و وزن بیشتر، نکاتی هستند که هنگام خرید باید مد نظر قرار گیرند.
اجزای اصلی تیرآهن هاش
تیرآهن هاش از دو قسمت اصلی تشکیل شده است: بالها و جان
بالها، صفحات افقی در بالا و پایین تیر هستند که وظیفه انتقال نیروهای فشاری و خمشی به ستون یا سایر اعضای سازه را دارند.
جان تیرآهن هاش، همان صفحه عمودی بین دو بال است که نقش مقاومت در برابر نیروی برشی و خمشی را ایفا میکند. ترکیب این دو قسمت باعث میشود تیرآهن H بتواند نیروهای سنگین را بدون تغییر شکل زیاد تحمل کند.
درک تفاوت ضخامت و عرض بالها و همچنین ضخامت جان برای انتخاب تیرآهن مناسب بسیار اهمیت دارد. بالهای پهن، استحکام خمشی را افزایش میدهند و جان ضخیم، مقاومت برشی را بالا میبرد. هنگام خرید، باید توجه داشت که ضخامت بال و جان با نیاز پروژه همخوانی داشته باشد تا سازه دچار ضعف یا اضافه وزن نشود.
علاوه بر این گوشههای تیرآهن هاش می توانند گرد یا صاف باشند و این ویژگی روی قابلیت جوشکاری، نصب و اتصال تیر به ستون یا دیگر پروفیلها تأثیرگذار است. فهم درست ساختار داخلی تیرآهن هاش باعث میشود کاربر بتواند انتخاب بهینهتری برای پروژه خود داشته باشد.

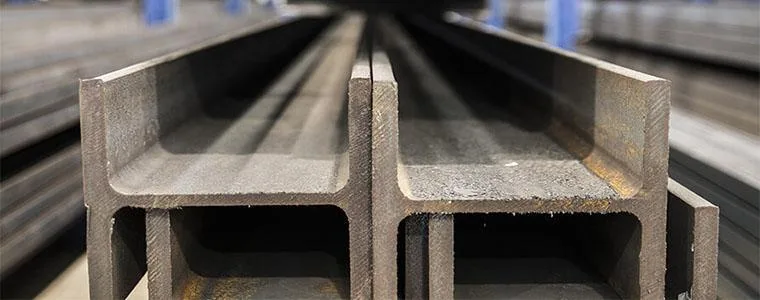

انواع تیرآهن هاش بر اساس سایز و وزن شاخه
تیرآهن هاش در ابعاد و وزن های مختلف تولید می شود تا نیاز پروژههای مختلف را پاسخ دهد. سایز تیرآهن هاش با ارتفاع جان، عرض بال و ضخامت جان و بالها مشخص میشود و وزن هر شاخه معمولاً براساس طول استاندارد ۱۲ متر محاسبه می شود. به طور مثال، تیرآهن H14 یا H18 به ترتیب دارای ارتفاع جان ۱۴ و ۱۸ سانتی متر هستند و ضخامت بال و جان با استانداردهای تولید تعیین میگردد.
وزن تیرآهن هاش بسیار مهم است زیرا بر بار مرده سازه و میزان هزینه مصالح تأثیر می گذارد. برای پروژه های سنگین، تیرآهن هاش با ارتفاع و ضخامت بال بیشتر انتخاب میشود تا مقاومت کافی ایجاد شود. در بازار ایران، تیرآهن هاش معمولاً در شاخههای ۱۲ متر عرضه میشود، اما امکان سفارش طولهای خاص نیز وجود دارد.
انتخاب سایز و وزن مناسب باید با محاسبات مهندسی سازه هماهنگ باشد تا تیرها نه تنها مقاومت لازم را داشته باشند بلکه از نظر اقتصادی بهینه نیز باشند. استفاده از تیرآهن هاش با سایز نامناسب میتواند منجر به اضافه بار یا ضعف سازه شود.

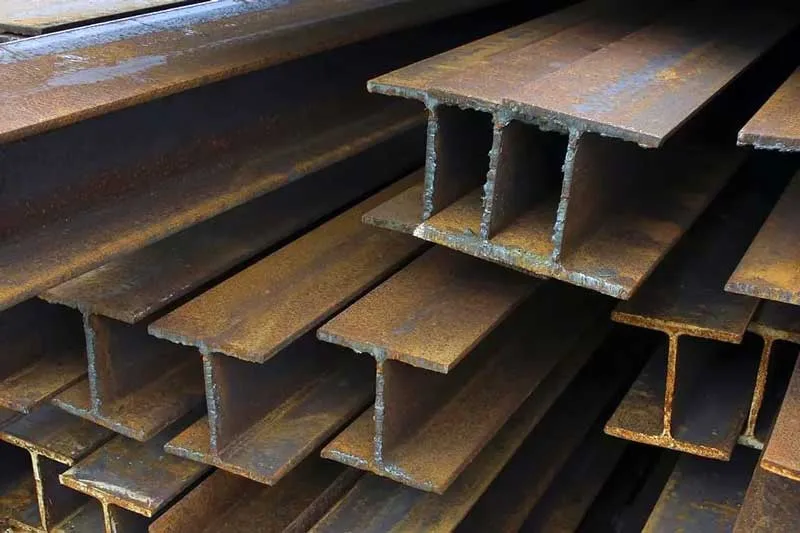

نحوه تشخیص کیفیت تیرآهن هاش
تشخیص کیفیت تیرآهن هاش اولین قدم برای خرید صحیح است. کیفیت تیرآهن به جنس فولاد، استاندارد تولید و نحوه عملیات حرارتی بستگی دارد. فولاد استاندارد با کربن و عناصر آلیاژی مناسب، مقاومت کششی و تسلیم بالایی دارد و در طولانی مدت تغییر شکل نمی دهد. هنگام خرید، به علامت استاندارد روی تیرآهن، تاریخ تولید و شماره گواهی کنترل کیفیت کارخانه توجه کنید.
لیست نکات مهم برای تشخیص کیفیت تیرآهن هاش:
- وجود علامت استاندارد ملی یا بینالمللی روی تیر
- بررسی یکنواختی سطح و عدم وجود ترک و موج
- بررسی وزن هر شاخه با جدول استاندارد کارخانه
- ضخامت بال و جان مطابق با استاندارد درج شده
استانداردهای تولید تیرآهن هاش
تیرآهن هاش باید مطابق با استانداردهای ملی و بین المللی تولید شود تا مقاومت و ایمنی سازه تضمین گردد. در ایران، استاندارد ملی ISIRI 3132 و ISIRI 5552 برای تیرآهنهای فولادی H مشخصات ابعادی و خواص مکانیکی را تعیین میکنند. از استانداردهای بین المللی، میتوان ASTM A992 و EN 10034 را نام برد که مشخصات تیرآهنهای هاش را برای کاربردهای ساختمانی و صنعتی ارائه میدهند.
جدول مقایسهای استانداردهای تیرآهن هاش:
استاندارد | کشور | مشخصات کلیدی |
ISIRI 3132 | ایران | ابعاد، وزن شاخه، مقاومت تسلیم و کششی |
ASTM A992 | آمریکا | مقاومت کششی و تسلیم، خواص خمشی، گواهی کنترل کیفیت |
EN 10034 | اروپا | ابعاد، تحمل بار، خواص مکانیکی و جوش پذیری |
پیروی از این استانداردها اطمینان میدهد که تیرآهن هاش خریداری شده در برابر بارگذاری، پیچش و فشارهای خمشی مقاوم باشد. خرید از کارخانههایی که به استانداردهای معتبر پایبند هستند، ریسک استفاده از محصول بیکیفیت را کاهش میدهد.
کاربردهای رایج تیرآهن هاش در ساختمانسازی
تیرآهن هاش به دلیل مقاومت بالا و شکل مقطع مناسب، در انواع سازهها کاربرد گسترده دارد. در اسکلت فلزی ساختمانها، تیرآهن H به عنوان تیر اصلی سقف یا ستونها استفاده می شود و بار مرده و زنده را به ستونها و فونداسیون منتقل می کند.
در پروژه های صنعتی و کارخانهها، تیرآهنهای H به دلیل تحمل بار زیاد و فاصله بلند، گزینه مناسبی برای پوشش سقفهای سنگین و پلهای صنعتی هستند.
لیست کاربردهای معمول تیرآهن هاش:
- تیرهای اصلی سقف در ساختمانهای اسکلت فلزی
- ستونهای نگهدارنده در ساختمانهای بلند
- تیرهای پلهای کوچک و متوسط
- سازههای صنعتی و انبارها
استفاده صحیح از تیرآهن هاش باعث میشود بارها به صورت یکنواخت توزیع شود و تغییر شکل یا شکست ناگهانی رخ ندهد. همچنین، با ترکیب تیرآهن هاش با دیگر مقاطع فولادی، میتوان مقاومت و پایداری سازه را افزایش داد و ایمنی ساختمان را تضمین کرد.

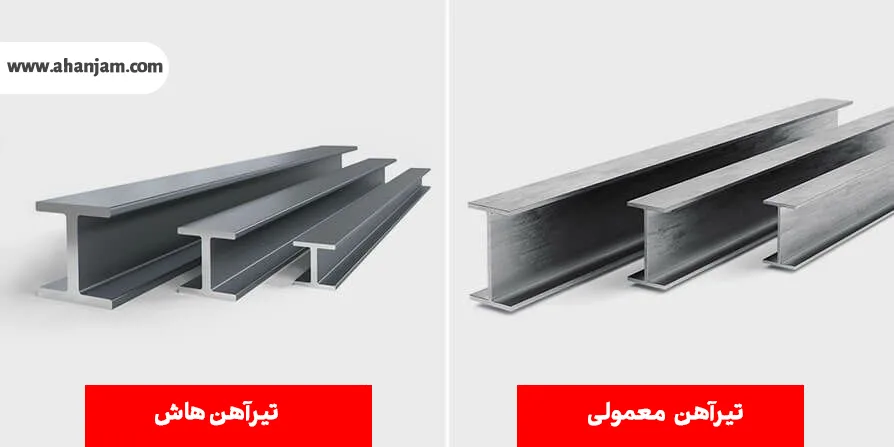

مقایسه تیرآهن هاش با تیرآهن معمولی (IPE و IPN)
تیرآهن هاش و تیرآهنهای معمولی مانند IPE و IPN از لحاظ شکل مقطع، تحمل بار و کاربرد تفاوت دارند. مقطع H شکل تیرآهن هاش، باعث توزیع یکنواخت تنش و افزایش مقاومت خمشی در دو جهت میشود، در حالی که مقطع IPE بار را عمدتاً در یک جهت تحمل می کند. این ویژگی باعث میشود تیرآهن هاش در اسکلتهای فلزی بزرگ، پلها و سازههای صنعتی کاربرد گستردهای داشته باشد.
جدول مقایسه ای ویژگیها:
ویژگی | تیرآهن هاش | تیرآهن IPE/IPN |
مقطع | H شکل | I شکل |
تحمل بار | بالا در دو جهت | بالا در یک جهت |
کاربرد | ساختمانهای اسکلت فلزی، پلها | ساختمانهای سبک و متوسط |
وزن | کمی بیشتر | سبکتر |
در انتخاب بین تیرآهن هاش و IPE، پروژه و بارگذاری اهمیت دارد. برای سازههایی با فاصله بین ستونها زیاد یا بارهای سنگین، تیرآهن هاش گزینه مناسبتری است. همچنین، استفاده از هاش امکان نصب آسان تیرچه و اتصال با صفحات فولادی را فراهم میکند.
علاوه بر مقطع، کیفیت فولاد و استاندارد تولید نیز اهمیت دارد. تیرآهن هاش استاندارد و باکیفیت، در برابر خمش و پیچش مقاومت بیشتری دارد و طول عمر سازه را افزایش می دهد. استفاده از محصولات غیر استاندارد حتی اگر ابعاد درست باشد، می تواند باعث ترک خوردگی و کاهش ایمنی شود.
طول و سایز تیرآهن هاش
طول و سایز تیرآهن هاش تأثیر مستقیم بر هزینه، نصب و مقاومت سازه دارد. تیرآهن ها معمولاً در طولهای ۶ تا ۱۲ متر تولید می شوند، اما طول های سفارشی نیز بسته به کارخانه قابل تولید است. سایز تیرآهن هاش بر اساس ارتفاع جان و ضخامت بال ها مشخص می شود، که تعیین کننده ظرفیت تحمل بار و سختی خمشی تیر است.
لیست طول و سایزهای رایج تیرآهن هاش:
- ارتفاع جان: 100 تا 900 میلیمتر
- ضخامت بال: 6 تا 30 میلیمتر
- طول شاخه: 6، 9، 12 متر
- وزن شاخه: از 20 تا 800 کیلوگرم
انتخاب سایز مناسب نیازمند بررسی بارگذاری سازه و استاندارد طراحی است. استفاده از تیر کوچک تر از نیاز می تواند باعث تغییر شکل و خطر سازهای شود و تیر بزرگ تر هزینه اضافی ایجاد می کند. برای پروژههای بلند معمولاً تیرآهنهای بلند و با ارتفاع جان بیشتر به کار می روند.
توجه به وزن هر شاخه و مقایسه با جدول کارخانه برای اطمینان از دقت تولید ضروری است. این کار علاوه بر تضمین کیفیت، به برنامهریزی حمل و نصب کمک میکند.

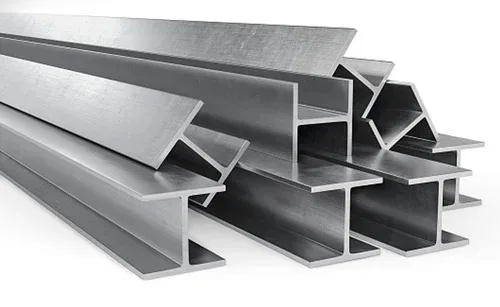

نحوه خرید و استعلام قیمت تیرآهن هاش
خرید تیرآهن هاش نیازمند آگاهی از روشهای استعلام قیمت و شرایط تحویل است. قیمت تیرآهن هاش بر اساس وزن شاخه، سایز، نوع فولاد و استاندارد کارخانه تعیین می شود. برای خرید مستقیم از کارخانه، معمولاً حداقل سفارش و زمان تحویل مشخص است و گاهی هزینه حمل جداگانه محاسبه میشود.
لیست نکات مهم در خرید تیرآهن هاش:
- استعلام قیمت روز از کارخانه یا فروشنده معتبر
- بررسی وزن و ابعاد شاخهها مطابق استاندارد
- انتخاب طول شاخه بر اساس نیاز پروژه
- هماهنگی حمل و تخلیه با توجه به محل پروژه
استعلام قیمت آنلاین یا تلفنی از چند تأمین کننده به خریدار کمک میکند تا بهترین قیمت و کیفیت را انتخاب کند. همچنین دریافت پیش فاکتور رسمی و مقایسه آن با جدول وزن و ابعاد کارخانه، اطمینان از پرداخت دقیق هزینه و جلوگیری از اشتباه در سفارش را فراهم میکند.
در خرید تیرآهن هاش، حتماً به وجود گواهی کنترل کیفیت و استاندارد تولید توجه داشته باشید تا محصول خریداری شده مطابق با نیاز پروژه باشد و از مشکلات بعدی جلوگیری شود.
حمل و نقل تیرآهن هاش
حمل تیرآهن هاش نیازمند دقت و برنامه ریزی است. تیرآهن ها به دلیل وزن زیاد و طول بلند، برای حمل نیاز به خودروهای مناسب مانند تریلی یا کامیونهای کفی دارند. همچنین، نحوه بارگیری و ثابت کردن تیرها در حین حمل بسیار مهم است تا از خم شدن، تغییر شکل یا آسیب دیدن بالها جلوگیری شود.
لیست نکات مهم در حمل تیرآهن هاش:
- استفاده از تریلی یا کامیون مناسب با ظرفیت کافی
- مهار تیرها با تسمه و زنجیر برای جلوگیری از لغزش
- جلوگیری از تماس مستقیم تیرها با زمین یا اجسام سخت
- بارگیری و تخلیه توسط جرثقیل مناسب و ایمن
برنامه ریزی صحیح مسیر حمل نیز اهمیت دارد، زیرا طول بلند تیرها ممکن است عبور از برخی معابر یا تونلها را محدود کند. رعایت استانداردهای حمل و ایمنی باعث کاهش خسارت و افزایش امنیت نیروی کار می شود.
نکات نصب تیرآهن هاش در سازه
نصب تیرآهن هاش بخش حیاتی در اجرای اسکلت فلزی است و رعایت دقت در این مرحله برای سلامت سازه ضروری است. تیرآهنها باید بر اساس نقشه های فنی نصب شوند و فاصله و تراز آن ها با دقت کنترل شود. همچنین، اتصالات بین تیرها و ستون ها یا صفحات اتصال باید با جوش یا پیچ استاندارد انجام شود.
لیست نکات نصب:
- استفاده از تراز و شاقول برای تراز دقیق تیرها
- رعایت فاصله مجاز بین تیرها طبق نقشه سازه
- استفاده از پیچ و مهره یا جوش استاندارد برای اتصالات
- کنترل مجدد ابعاد و ارتفاع پس از نصب
رعایت این اصول باعث میشود سازه توانایی تحمل بارهای طراحی شده را داشته باشد و خطر خمش یا ترک خوردگی کاهش یابد. همچنین، نصب دقیق باعث سرعت بخشیدن به اجرای پروژه و جلوگیری از اصلاحات پرهزینه در آینده میشود.
نگهداری و ایمنی تیرآهن هاش
نگهداری تیرآهن هاش قبل و بعد از نصب نیز اهمیت زیادی دارد. تیرآهنها نباید در معرض رطوبت یا محیط های خورنده قرار گیرند، زیرا زنگ زدگی میتواند مقاومت و دوام آنها را کاهش دهد. همچنین، هنگام انبارش تیرها باید به صورت تراز و با فاصله مناسب از زمین نگهداری شوند.
لیست نکات کلیدی نگهداری:
- جلوگیری از تماس مستقیم با آب و رطوبت
- قرار دادن تیرها روی پایههای چوبی یا فلزی تراز
- پوششدهی با روغن ضد زنگ یا رنگ حفاظتی در صورت نیاز
- کنترل دورهای برای شناسایی ترک یا زنگ زدگی
رعایت اصول ایمنی هنگام جابجایی، انبارش و نصب، نه تنها از آسیب دیدن نیروی کار جلوگیری میکند بلکه طول عمر تیرآهن و پایداری سازه را نیز افزایش میدهد. نگهداری صحیح تیرآهن هاش باعث میشود سرمایهگ ذاری در خرید آن محافظت شود و از هزینه های اضافی جلوگیری گردد.
