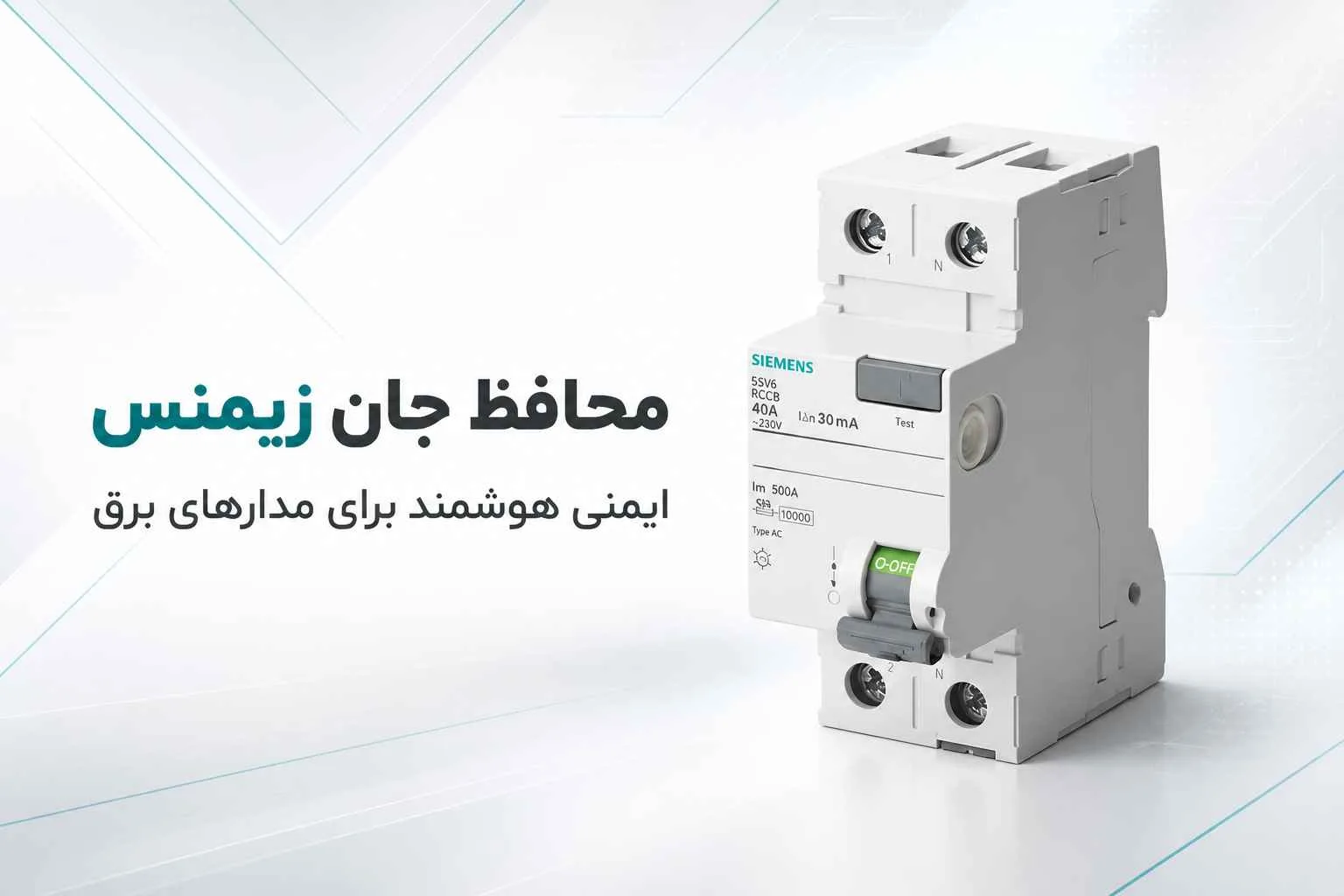

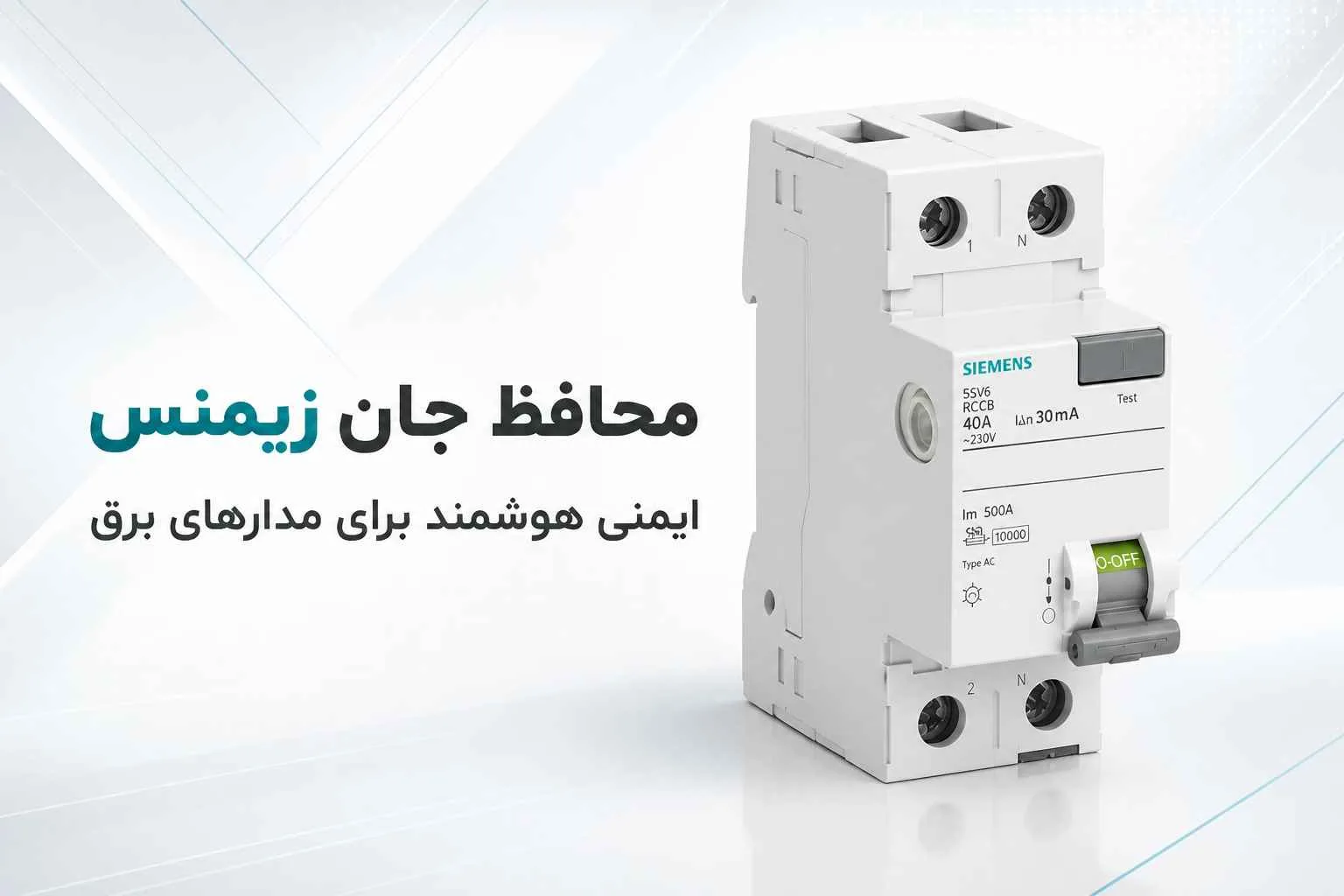

در تابلوهای برق مسکونی، اداری و صنعتی، کلیدهای مینیاتوری و فیوزها در برابر اضافهبار و اتصال کوتاه محافظت میکنند؛ اما هیچیک از آنها نمیتوانند جان انسان را در برابر برقگرفتگی ناشی از جریان نشتی کوچک حفظ کنند. اینجاست که محافظ جان زیمنس اهمیت حیاتی پیدا میکند. محافظ جان یا (Residual Current Protective Devices)، که در نسخه ترکیبی با کلید مینیاتوری به RCBO معروف است، کوچکترین جریان نشتی را حس میکند و در کسری از ثانیه مدار را قطع مینماید. این سرعت واکنش تفاوت میان یک شوک جزئی و یک سانحه کشنده را رقم میزند. زیمنس با سری 5SV یکی از جامعترین و پرکاربردترین خطوط محافظ جان را در بازار صنعت برق ارائه میدهد. اگر بهدنبال شناخت فنی این محصول، معیارهای انتخاب یا راهنمای خرید محافظ جان زیمنس برای پروژهتان هستید، این مقاله پاسخ دقیق سؤالات شما را دربر دارد.
محافظ جان زیمنس چیست و چگونه از برقگرفتگی جلوگیری میکند؟
محافظ جان دستگاهی است که بهطور پیوسته جریان الکتریکی ورودی (فاز) و خروجی (نول) یک مدار را با هم مقایسه میکند. در شرایط عادی، مجموع این دو جریان باید صفر باشد. اگر بخشی از جریان از مسیر ناخواستهای مانند بدنه یک دستگاه یا بدن انسان به زمین برود، تفاضل ایجادشده «جریان نشتی باقیمانده» نام دارد. هنگامی که این تفاضل از آستانه تنظیمشده بیشتر شود، محافظ جان در کمتر از ۳۰ میلیثانیه مدار را قطع میکند.
این سرعت قطع اهمیت فیزیولوژیک مستقیم دارد: جریان ۳۰ میلیآمپر در صورت عبور از قلب میتواند باعث فیبریلاسیون بطنی و مرگ شود، اما اگر مدار پیش از رسیدن جریان به این سطح حیاتی قطع شود، خطر بهشدت کاهش مییابد. سری 5SV زیمنس شامل مدلهای RCCB (محافظ جان بدون حفاظت اضافهبار) و RCBO (محافظ جان با حفاظت اضافهبار یکپارچه) است که هر دو بر پایه همین اصل کار میکنند.
یک نکته کلیدی: محافظ جان از اتصال فاز به نول مستقیم (اتصال کوتاه) محافظت نمیکند، چون در این حالت تفاضل جریان صفر است. وظیفه قطع در برابر اتصال کوتاه برعهده کلید مینیاتوری یا فیوز است.
تفاوت محافظ جان (RCD) با کلید مینیاتوری و کمبی (RCBO)
این سه نوع کلید اغلب در کنار هم در تابلو نصب میشوند اما هرکدام وظیفه متفاوتی دارند:
ویژگی | MCB (کلید مینیاتوری) | RCCB (محافظ جان) | RCBO (کمبی) |
|---|---|---|---|
حفاظت در برابر اضافهبار | دارد | ندارد | دارد |
حفاظت در برابر اتصال کوتاه | دارد | ندارد | دارد |
حفاظت در برابر جریان نشتی | ندارد | دارد | دارد |
تعداد پل | ۱ تا ۴ | ۲ و ۴ | ۱+N, ۳+N |
چه زمانی از RCCB استفاده کنیم؟
در تابلوهای اصلی که یک RCCB مرکزی تمام مدارهای یک گروه را پوشش میدهد. در این حالت MCBهای مجزا برای هر مدار در پاییندست نصب میشوند.
چه زمانی RCBO بهتر است؟
وقتی میخواهید هر مدار بهطور مستقل هم از جریان نشتی و هم از اضافهبار محافظت شود. 5SV6زیمنس این دو عملکرد را در قالب یک ماژول یکپل با عرض استاندارد ۱۸ میلیمتر ارائه میدهد و در پروژههایی که فضای تابلو محدود است انتخاب مناسبتری است.
انواع محافظ جان زیمنس بر اساس حساسیت جریان نشتی
دو پارامتر اصلی در انتخاب محافظ جان عبارتاند از نوع (Type) و حساسیت (Sensitivity). اشتباه در انتخاب هرکدام میتواند به تریپ غیرضروری یا ناکارآمدی حفاظت منجر شود.
انواع (Type) بر اساس شکل جریان نشتی
- نوع AC: فقط به جریان نشتی متناوب سینوسی (AC) واکنش نشان میدهد. مناسب برای مدارهای ساده مقاومتی؛ برای تجهیزات الکترونیکی توصیه نمیشود.
- نوع A: به جریان AC و همچنین جریان پالسی یکسوشده (Pulsating DC) حساس است. مناسب برای مدارهایی که تجهیزات الکترونیک با تبدیلگر دارند؛ پرکاربردترین نوع در نصبهای مسکونی و نیمهصنعتی.
- نوع F: حساسیت بالاتر نسبت به نوع A در برابر جریانهای نشتی با فرکانس مخلوط. مناسب برای موتورهای با درایو فرکانسی (VFD).
- نوع B: به تمام انواع جریان نشتی از جمله DC صاف (Smooth DC) پاسخ میدهد. ضروری برای شارژرهای خودروی برقی (EV) و اینورترهای فتوولتائیک.
سطوح حساسیت (IΔn)
جریان نشتی | کاربرد |
۶ و ۱۰ میلیآمپر | حساسیت بسیار بالا؛ مناسب برای اتاقهای بیمارستانی و ICU |
۳۰ میلیآمپر | استاندارد حفاظت جانی؛ الزامی برای پریزها، حمام، آشپزخانه، فضای باز |
۱۰۰ و ۳۰۰ میلیآمپر | حفاظت در برابر آتشسوزی ناشی از جریان نشتی (Fire Protection RCD) |
۵۰۰ میلیآمپر | حفاظت انتخابی و ارجحیت در تابلوهای توزیع |
محل و نحوه صحیح نصب محافظ جان در تابلو برق
نصب صحیح محافظ جان بهاندازه انتخاب صحیح آن اهمیت دارد. نکات کلیدی نصب:
موقعیت در تابلو
محافظ جان باید بعد از کلید اصلی مدار (Main Switch) و قبل از بارهایی که میخواهد از آنها محافظت کند قرار گیرد. اتصال اشتباه ترمینالهای ورودی و خروجی از رایجترین خطاهاست.
انتخابی بودن (Selectivity)
در تابلوهایی با چند سطح حفاظتی، اصل انتخابی بودن رعایت شود:
- سطح اصلی (Upstream): RCCB با حساسیت ۳۰۰ میلیآمپر و تأخیر زمانی (Selective/S-Type)
- سطح مدارهای شاخه (Downstream): RCCB یا RCBO با حساسیت ۳۰ میلیآمپر بدون تأخیر (Instantaneous)
اینترتیب تضمین میکند که در صورت خطا فقط مدار معیوب قطع شود، نه کل تابلو.
تست دورهای
تمام محافظهای جان دارای دکمه TEST هستند. بر اساس توصیه سازنده و استانداردهای نصب، این آزمون باید حداقل هر ششماه یکبار انجام شود تا از سالم بودن مکانیزم تریپ اطمینان حاصل گردد.
کابلهای بلند و جریان نشتی پایه
در مدارهایی با کابلهای طولانی یا تجهیزات با خازنهای فیلتر بزرگ، جریان نشتی پایه (Baseline Leakage) وجود دارد که میتواند به تریپهای ناخواسته منجر شود. در این موارد انتخاب حساسیت ۱۰۰ یا ۳۰۰ میلیآمپر توجیه دارد.
الزامات استاندارد و ایمنی استفاده از محافظ جان
استفاده از محافظ جان در بسیاری از کاربردها دیگر یک انتخاب اختیاری نیست؛ استانداردهای بینالمللی و مقررات ملی ساختمان آن را الزامی کردهاند.
استانداردهای بینالمللی
- IEC 61008-1: استاندارد اصلی RCCB (محافظ جان بدون حفاظت اضافهبار)
- IEC 61009-1: استاندارد RCBO (محافظ جان با حفاظت اضافهبار یکپارچه)
- IEC 60364: استاندارد جامع نصب تأسیسات الکتریکی ساختمانها که در بخشهای مختلف آن نصب RCD را الزامی میداند
موارد الزامی نصب محافظ جان
- مدارهای پریزهای ۱۶ آمپر در فضاهای عمومی، دفاتر و مسکونی
- مدارهای حمام، دستشویی، آشپزخانه و سایر مکانهای مرطوب
- مدارهای خارجی و فضای باز (پارکینگ، باغ، نورپردازی خارجی)
- مدارهای تجهیزات استخر و جکوزی
- شارژرهای خودروهای برقی (الزام به نوع B)
قیمت و خرید محافظ جان زیمنس از نمایندگی
قیمت محافظ جان زیمنس به چند عامل بستگی دارد:
- تعداد پل: مدل دوپل برای مدارهای تکفاز، چهارپل برای سهفاز
- جریان نامی: از۱۶ تا ۱۲۵ آمپر در سری 5SV
- نوع (AC / A / F / B): مدلهای نوع B و F گرانتر از نوع AC و A هستند
- RCCB یا RCBO: RCBO بهدلیل یکپارچگی دو عملکرد معمولاً گرانتر است
چرا خرید از نمایندگی رسمی اهمیت دارد؟
در بازار، نمونههایی از محافظ جانهای تقلبی یا دستدوم وجود دارند که درظاهر مشابه محصول اصل بهنظر میرسند اما سرعت قطع واقعی آنها در شرایط بحرانی تضمینی ندارد. برای یک قطعهای که وظیفه حفاظت از جان دارد، اینریسک به هیچعنوان قابل پذیرش نیست. خرید از نمایندگی رسمی زیمنس تهران تضمین اصالت کالا، کد MLFB صحیح، مستندات فنی معتبر و پشتیبانی پس از فروش را به همراه دارد.
جمعبندی
محافظ جان زیمنس سری 5SV یکی از قابلاعتمادترین گزینهها در حفاظت از جان انسان در برابر برقگرفتگی است. انتخاب صحیح این محصول نیازمند توجه به سه پارامتر کلیدی است: نوع جریان نشتی (AC/A/F/B) متناسب با نوع بار، سطح حساسیت (۳۰ یا ۳۰۰ میلیآمپر) متناسب با کاربرد، و انتخاب بین RCCB یا RCBO بسته به نیاز طراحی تابلو. نصب این تجهیز در مدارهای حساس دیگر یک انتخاب نیست؛ الزام استاندارد است. اطمینان از اصالت کالا در این محصول از هر تجهیز دیگری مهمتر است، زیرا یک محافظ جان تقلبی در لحظه بحرانی ممکن است اصلاً عمل نکند.
